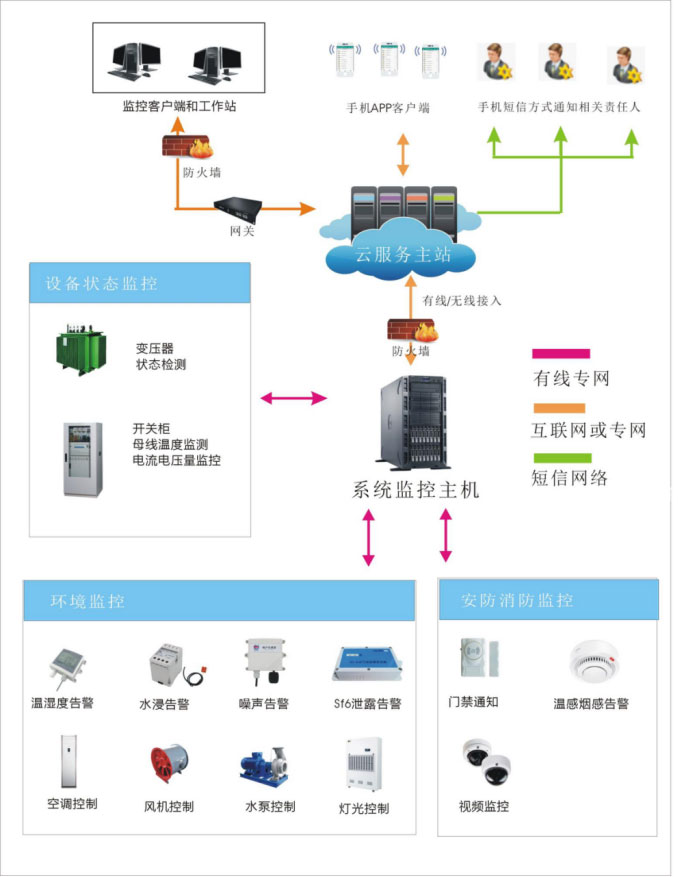

GZ2000 智能配电房监控系统是智能化(配电房)在线监测系统，可接入电流、电压、开关位置、储能状态、漏电保护器动作状态、门禁系统、温度湿度、水浸、浓烟、明火、电缆接头温度和变压器温度、SF6检测等各种传感器以及照明、排风、除湿机、空调等设备。调度中心可显示各台区即时图像及数据，并绘成各参数曲线图，使工作人员可以远程控制检测各台区运行状况并实现远程控制，如出现故障或险情，会马上推送告警信息、及时提醒有关人员。支持电脑客户端、微信公众号、手机APP和电话、短信、等信息推送。





三 具体功能介绍
3.1、智能环境监测

站端设备接入各种传感器（温度、湿度、漏水、水位、有害气体等），实时监测开闭所内的工作环境（如：温度、湿度、漏水、水位、有害气体(SF6,H2S,O3)等）；当检测到环境量出现异常时，可及时显示、报警，并可通过通信网络将数据上传至云服务器主站，云服务器主站即时会对PC监控端、相应站所管理人员的手机APP和手机号码进行告警信息。而通过站端设备的显示设备，PC监控端，手机APP均可直观的显示出被监测量的大小或状态，以及被监测量的实时值或各种操作和故障时间的历史记录。

3.2、电缆无线测温监测

通过在电缆及电缆接头上安装连续测量温度的探头，对电缆、电缆头的运行状态实时进行监测,并把测量结果通过无线网络上传到监控中心数据库服务器，通过软件分析能够提前确定电缆的早期过热现象，实现电缆故障的早期预测，防患于未然。

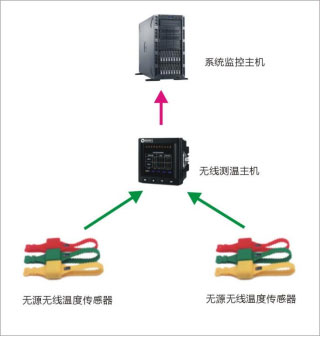

开关柜无线测温模块由无源无线传感器、无线接收主机组成，接收主机通过RS485连接到一体化监控装置。

3.3、高压开关柜等配电终端检测

通过对配电终端的数据采集，PC监控端，手机APP，监控主机均支持支持实时显示开关柜，配电柜等一次设备的电压，电流等负载遥测数据，并可本地或远程设置上下限的预警值，实现声光 、语音、短信、视频画面等多种联动提醒方式。

4.4、设备控制

系统可以实现对任意指定的监控场所，在任意时间计划内，对任何发生的事件/组合事件（传感设备探测、视频监控图像分析等事件），制定出详细的站端设备、语音、灯光、摄像头等任意设备的各种操作动作。

1)、开关分合闸控制：

2)、空调控制：可在监控中心远程控制控制空调开机、关机、升温、降温等，并能够直接调整空调的温度值；可通过设置温湿度上下限以及室内室外温度差，自动联动控制空调的关闭、开启以及风机的关闭和开启功能。

3)、风机控制：可直接远程控制风机的开启和关闭，也可以设置风机的定时开启和关闭，可设置风机开闭的自动时间段。

4)、灯光控制：根据设定的条件，对探测器、摄像头等站端设备产生的报警信号，自动打开灯光。

5)、排水控制：通过监测关键地点的水位和传感控制，实现排水系统或水泵的自动或远程控制。

3.5、视频监控
视频监控子系统分为两种方案，第一种在没有以太网的开闭所，可以采用串口摄像头，可以和环境监控进行联动，当出现设备报警、温湿度、漏水等报警，系统即可联动摄像机进行监控，并可以远程操作空调、风机以及照明等设备；可以根据抓拍类型、记录类型、联动类型、触警条件、抓拍区域以及时间等各种条件，对抓拍录像进行查询。。第二种方案是有以太网的配电网，完全可以采用数字监控系统，实现专业监控功能。

3.6、火灾报警及消防监测

烟雾、明火、主变消防等火灾状态的实时监控。报警联动功能：本地声光报警，监控中心计算机报警，以及手机短信告警功能。并且可设置联动视频、门禁、灯光等子系统。

3.7、门禁检测控制

在配电所站所的出入口安装自动识别系统，通过对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统。



点击下载详细PDF说明文件： GZ1000配网自动化系统
